Ako zabezpečiť počítačovú sieť aby bola chránená pred zásahmi bleskov?

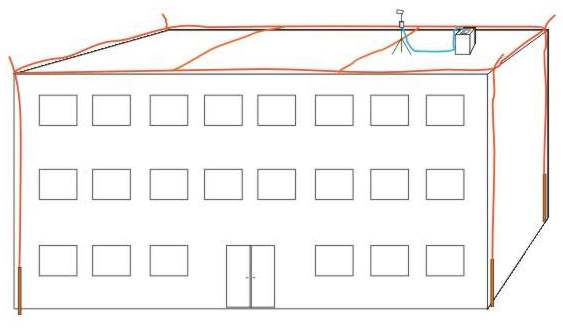

Budova asi z roku 1970, má rozmery cca. 10m šírka x 25m dĺžka x 12m výška (prízemie +2 poschodia). Na štyroch rohoch sú od zeme natiahnuté územnené bleskozvody, každý presahuje asi 1 m nad úroveň najvrchnejšej hrany budovy. Po obvode plochej strechy sú bleskozvody prepojené kovovým lanom. Dve dlhé strany pomyselného obdĺžnika sú ešte navzájom prepojené na dvoch miestach, deliac plochu strechy na tri tretiny:

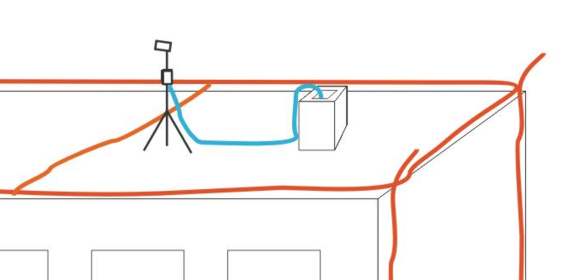

Na hranici prvej a druhej tretiny pri prepojovacom lane je na streche postavený 3m vysoký kovový stojan. Na jeho vrchole sa nachádza anténa bezdrôtovej WIFI siete. Pod ňou je vodotesná plastová krabička s WIFI vysielačom (AP). S anténou je spojená 1,5m koaxiálnym káblom. Počítačová sieť prichádza k AP cez nepoužívaný komín STP káblom (8 medených vodičov obalených v alobalovom tienení):

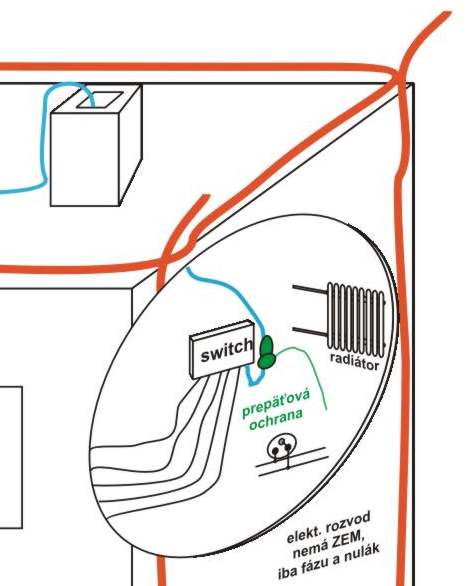

V budove je druhý koniec kábla zapojený do TP prepäťovej ochrany. Z nej prechádza dátový kábel do switchu a územňovací vodič na kostru switchu:

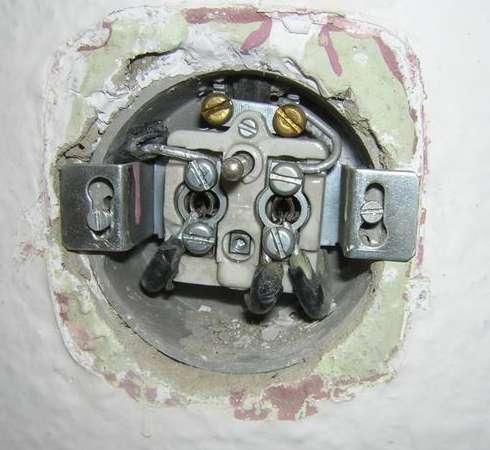

Elektrické rozvody v budove sú tvorené dvomi vodičmi, fázou a nulákom:

Otázky:

Akým spôsobom ochrániť počítačovú sieť v budove pred úderom blesku alebo indukciami z blízkych úderov?
Pripojiť trojnožku k bleskozvodu?
Kde pripojiť územňovací káblik z prepäťovej ochrany, na kostru switchu (v podstate nulák) alebo na radiátor?
Kde má byť prepojené tienenie STP kábla s kostrou, pri AP na stĺpe alebo pri switchi.

Prednosť má ochrana počít. siete v budove pred životnosťou AP na streche.

Za všetky názory a rady vopred ďakujem. nato@pobox.sk

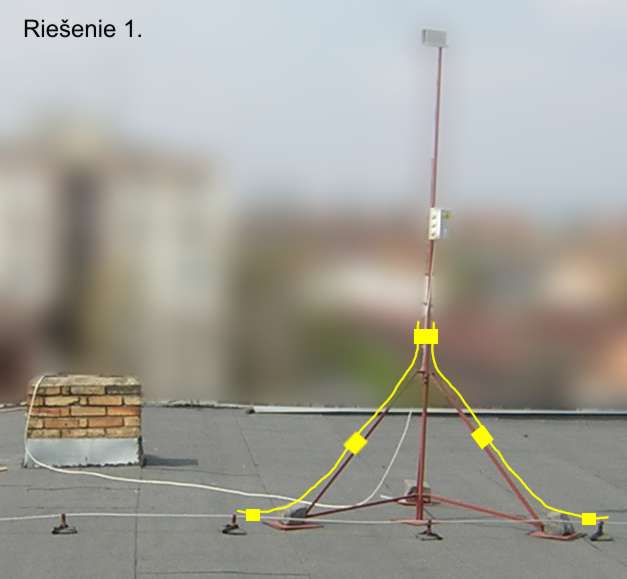

Riešenie 1.

Dvoma vodičmi prepojím s bleskozvod vodivo dve nohy a vertikálnu nosnú rúru:

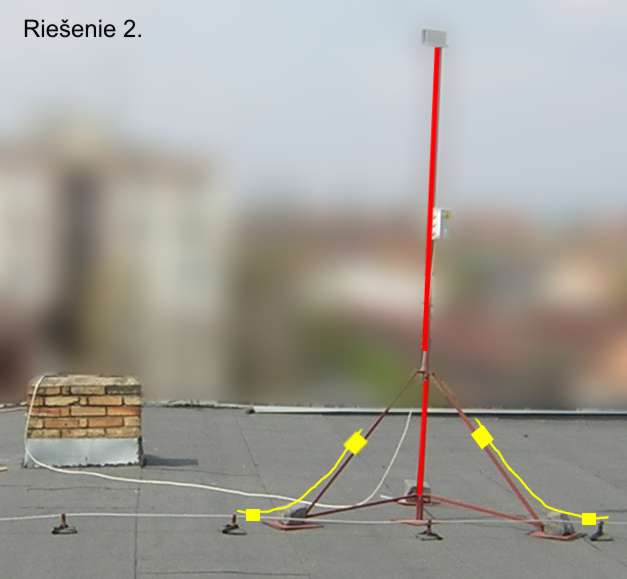

Riešenie 2.

Nosnú rúru nahradím plastovou / laminátovou / drevenou tyčou. Územním len kovovú základňu.



Riešenie 3:

Podobné ako riešenie 1, len rovnobežne s nosnou rúrou potiahnem bleskozvod ešte cca 0,5 m nad anténu..

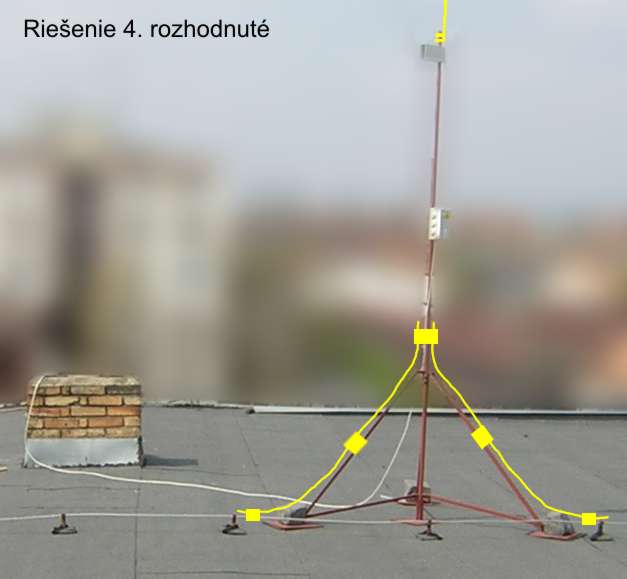

Riešenie 4. rozhodnuté:
